Boîtier traversant 9 × 5 mm pour montage direct sur PCB
Fréquence de résonance de 2 700 Hz pour la sortie tonale avec entraînement à onde carrée externe
Impédance de bobine de 16 Ω pour les circuits de commande de classe 3 V
Min. Pression sonore de 85 dB à 10 cm sous 3Vo‑p, 2 700 Hz, rapport cyclique de 50 %
Plage de tension de fonctionnement de 3 à 7 Vo‑p
Boîtier PPO noir évalué pour un fonctionnement de -20 ℃ à +70 ℃

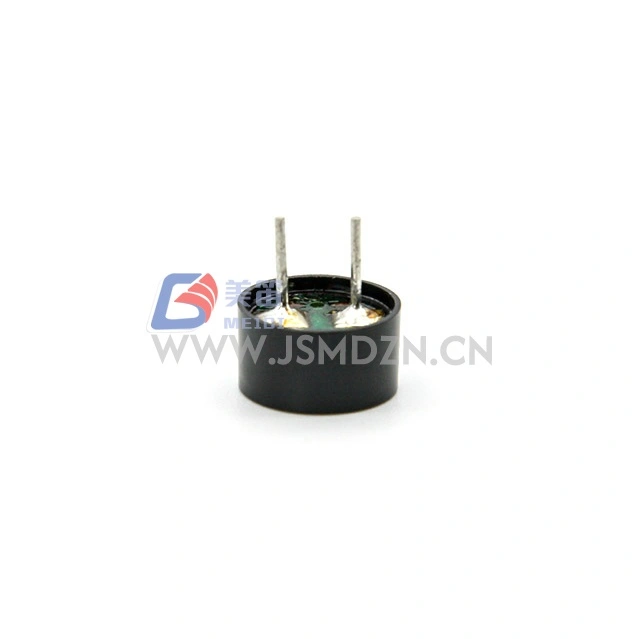

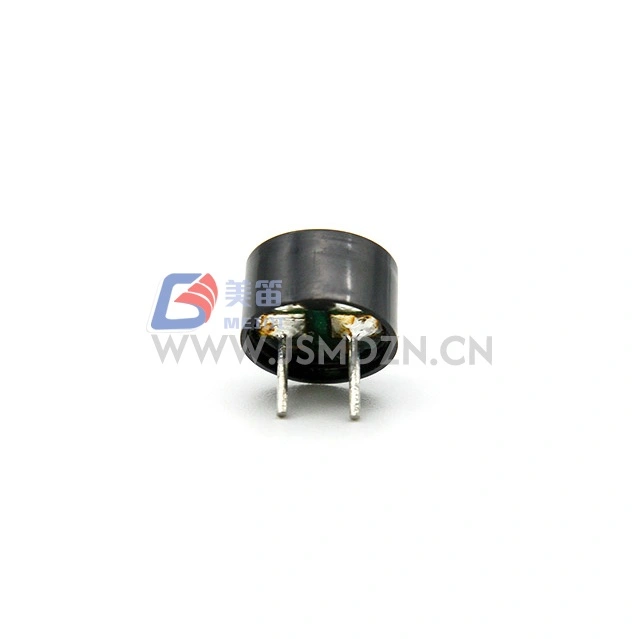

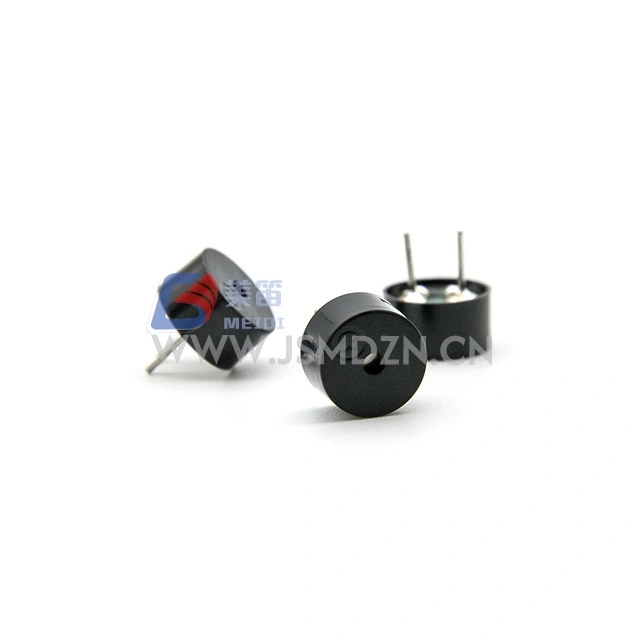

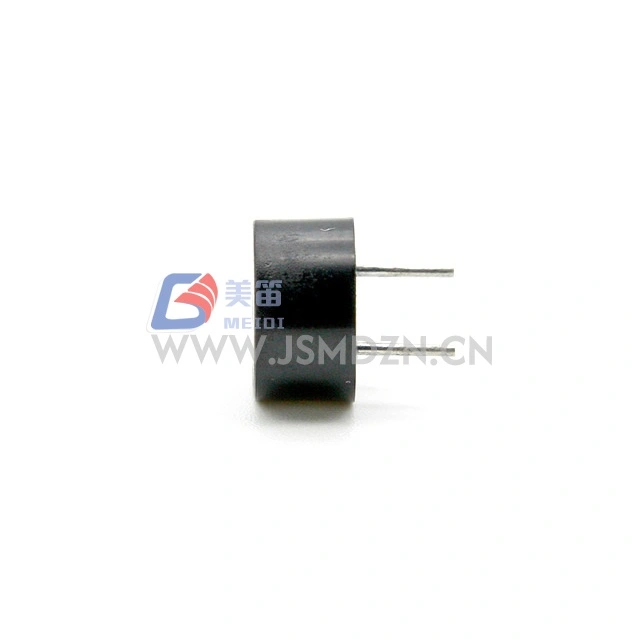

Le buzzer passif électromagnétique traversant MEIDI HN‑9050 9x5 mm est un buzzer passif électromagnétique traversant qui nécessite une onde carrée externe ou un signal de commande PWM pour générer du son. Avec une tension nominale de 3Vo‑p et une plage de fonctionnement de 3 à 7Vo‑p, il s'adapte aux étages de commande logiques et tamponnés 3 V couramment utilisés dans les équipements industriels. La bobine de 16 Ω et la fréquence de résonance de 2 700 Hz fournissent une référence acoustique définie pour les conceptions d'alarme et de retour d'état. En tant qu'appareil passif, le HN‑9050 permet le contrôle de la fréquence et de la tonalité via le signal de commande externe, prenant en charge une génération de son flexible dans diverses applications.
| Paramètre | Valeur | Conditions d'essai |
| Type de produit | Buzzer passif électromagnétique | — |
| Tension nominale | 3Vo‑p | Référence de fréquence de résonance |
| Tension de fonctionnement | 3–7Vo‑p | Pic du signal de commande |
| Courant nominal | Max. 80mA | À 2 700 Hz, 50 % de service, onde carrée de 3Vo‑p |

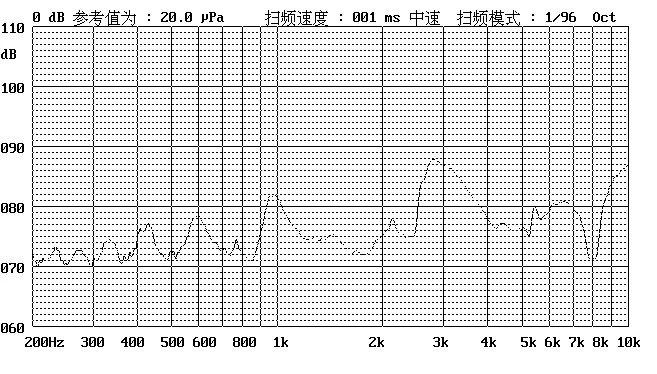

| Niveau de pression acoustique | Min. 85dB | À 2 700 Hz, 50 % de service, 3Vo‑p, 10 cm |
| Résistance de la bobine | 16 ± 4Ω | À 25 ℃, CC |
| Fréquence de résonance | 2700Hz | À la tension nominale |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | — |
| Température de stockage | -30 ℃ ~ +80 ℃ | — |
| Poids net | Env. 1,5g | — |
| Matériau du boîtier | OPP noire | — |
| Protection de l'environnement | RoHS | — |
Conditions de test standard : température 25 ± 3 ℃, humidité 60 ± 10 % H.R., pression 860–1 060 hPa
Assemblages de circuits imprimés traversants dans les unités de contrôle industrielles pour les alertes d'état et de panne
Modules d'alarme et de sécurité pilotés par des sources externes d'ondes carrées
Appareils électroménagers et commerciaux avec configurations de circuits imprimés conventionnelles
Matériel de bureau et distributeurs automatiques de signaux sonores temporisés
Appareils de mesure et d'instrumentation nécessitant un retour de tonalité
Infrastructure de communication pour la maintenance et l'indication d'alarme
| Exigence de conception | Avantage HN‑9050 |
| Sortie acoustique au format traversant | Min. 85 dB SPL dans un boîtier 9 × 5 mm |
| Compatibilité du système 3V | Indice de 3Vo‑p avec plage de fonctionnement de 3 à 7Vo‑p |
| Assemblage manuel et automatisé | Fils traversants pour le brasage manuel et le brasage à la vague |
| Tolérance de variation d'approvisionnement | Tension de fonctionnement maximale de 7Vo‑p |
| Stabilité thermique | Boîtier PPO de -20℃ à +70℃ |
MEIDI fabrique le HN‑9050 selon des processus de production contrôlés, notamment l'inspection des matériaux entrants, la vérification de la résistance des bobines et les tests acoustiques par lot de production. Chaque lot est soumis à des tests de fiabilité couvrant la durée de vie, les températures élevées/basses, l'humidité, les chocs thermiques, les chutes et les vibrations. Après l'un de ces tests, le produit doit répondre aux critères d'acceptation sans dégradation fonctionnelle au-delà de la tolérance de pression acoustique spécifiée.
| Article de test | Conditions d'essai |
| Test de vie | 25 ± 10 ℃, tension nominale, onde carrée de fréquence de résonance 1/2, 96 heures |
| Test à haute température | Stockage à +80 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant de tester |
| Test à basse température | Stockage à ‑40 ℃ pendant 96 heures, récupération à température ambiante pendant 3 heures avant le test |
| Test d'humidité | +40 ± 3 ℃, 90 % à 95 % HR, 48 heures, récupération à température ambiante pendant 6 heures avant le test |
| Test de choc thermique | 70℃ 2 heures → -20℃ 2 heures (1 cycle), intervalle de 1 heure entre les cycles, total 10 cycles |
| Test de chute | Emballage standard, les 6 faces et les 3 bords, chute d'une hauteur de 1,2 m sur une planche de bois épaisse |
| Essai de vibrations | 1000 cycles/min, amplitude 1,5 mm, 1 heure par axe, 3 axes au total |
Attention : évitez que des corps étrangers ne pénètrent dans le produit, notamment des matériaux magnétiques, des matériaux solubles dans l'eau et des gaz corrosifs, car ils peuvent affecter les performances électriques.
1. Quel signal de commande est requis pour le HN‑9050 ?

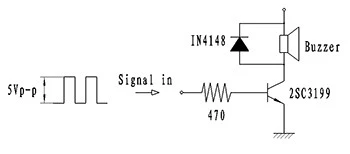

Le HN‑9050 est un buzzer passif et nécessite une onde carrée externe ou un signal PWM. Une onde carrée de 2 700 Hz, avec un rapport cyclique de 50 % à 3Vo‑p, produit la valeur nominale Min. Sortie 85 dB à 10 cm. Contactez MEIDI pour les notes d'application du circuit de commande.
2. Ce buzzer peut-il fonctionner à des tensions autres que 3Vo‑p ?
Oui. La plage de tension de fonctionnement est de 3 à 7Vo‑p. Échelles de pression acoustique avec tension de commande ; Le SPL nominal est spécifié à 3Vo‑p. Pour les tensions en dehors de cette plage, contactez MEIDI pour vérification.
3. Comment la résistance de la bobine de 16 Ω affecte-t-elle la conception du pilote ?
La bobine de 16 Ω consomme un maximum de 80 mA à 3Vo‑p. Vérifiez que votre étage de commande peut fournir ce courant avec une tension de saturation et une dissipation thermique adéquates.
4. Quelles méthodes de soudure sont compatibles avec le boîtier PPO ?
Les câbles traversants prennent en charge le brasage manuel et le brasage à la vague standard. Évitez toute exposition thermique prolongée au-delà de la température nominale du boîtier. Contactez MEIDI pour connaître les profils de soudure recommandés.
5. La broche HN‑9050 est-elle compatible avec d'autres buzzers traversants de 9 mm ?

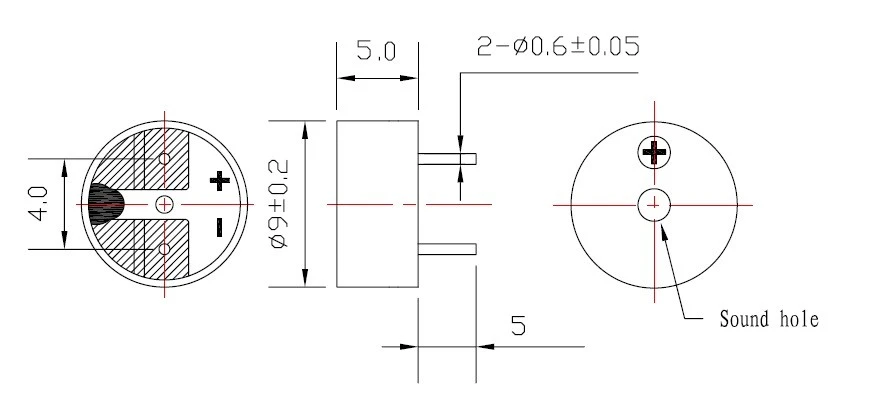

Contactez MEIDI pour obtenir le dessin mécanique et le modèle de trous recommandé afin de vérifier la compatibilité de l'empreinte avec votre PCB.
Pour les fiches techniques, les notes sur les circuits de commande, les rapports de tests de fiabilité ou la personnalisation OEM du HN‑9050, contactez MEIDI. Notre équipe prend en charge les unités d’évaluation et l’ingénierie d’application pour l’intégration des buzzers traversants.
